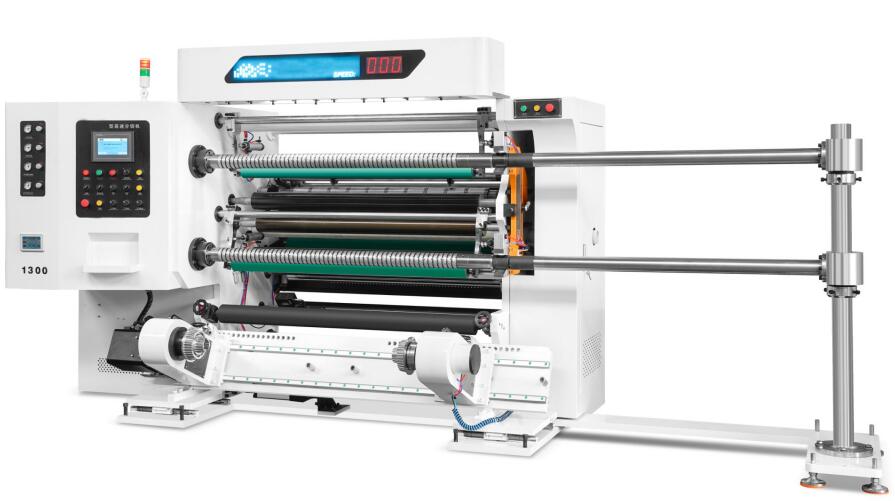

LFQ-1100/1300/1600C 高速4伺服立式分切機
| LFQ-1100/1300/1600C 高速4伺服立式分切機 |
| 類別: 分切復卷機 |
| 電話: 0577-66817170 |
| 手機: 15858567170 |
| Email: [email protected] |
| 浙江省瑞安市東山經濟開發區 |
特征
1) 該機器的電氣部件由 PLC 控制，根據分切要求，通過觸摸屏輸入?yún)?shù)，液晶顯示屏?xí)@示工作數據，控制系統在啟動緩沖、停止、長度測量等方面表現良好，操作簡便。
2) 在卷繞過程中，全自動張力控制系統能始終保持張力恒定，或者根據需求采用漸變控制。
3) EPC 采用日本制造的自動追蹤系統，無論邊緣還是線條，都能使材料始終保持正確位置。
4) 卷取單元采用無軸自動裝料系統；伺服電機控制送料平穩。
5) 主牽引和卷繞由三套矢量變頻器控制。
6) 卷繞張力由 PLC 控制，可通過更改參數或以數字型漸變控制方式自動卷繞。
7) 卷繞滾筒分為滑動張力氣軸和滑動摩擦控制自動模式，適用于不同厚度的材料一次性分切。
主要技術參數
| 型號 |
LFQ-1300C |
LFQ-1600C |
|
適用材料 |
30-200um |
30-200um |
| 最大放料直徑 |
650mm(shaft-less auto loading) |
650mm(shaft-less auto loading) |
| 放料紙管直徑 |
6’’ and 3’’ |
6’’ and 3’’ |
| 最大輥筒寬度 |
1350mm |
1650mm |
| 機械有效寬度 |
1300mm |
1600mm |
| 分切寬度 |
50-2000mm |
50-2000mm |
| 機械速度 |
100-500m/min. |
100-500m/min. |
| 分切速度 |
100-500m/min. |
100-500m/min. |
| 收卷直徑 |
￠440mm×2 shaft |
￠440mm×2 shaft |
| 收卷軸直徑 |
3’’ pneumatic slider shaft |
3’’ pneumatic slider shaft |
|
EPC 糾偏 |
± 0.2mm |
± 0.2mm |
| 放料糾偏范圍 |
5-200N |
5-200N |
| 氣壓 |
8Mpa |
8Mpa |
| 放料電機 |
5.5KW |
5.5KW |
| 牽引電機 |
4KW |
4KW |
| 收卷電機 |
4KW*2set |
5.5KW*2set |
| 廢邊電機 |
1.1KW |
1.1KW |
| 總功率 |
18KW |
22KW |
| 毛重 |
3500KG |
4000KG |
| 機械尺寸 |
3.5×1.6×2.2M |
3.5×1.8×2.2M |
-
